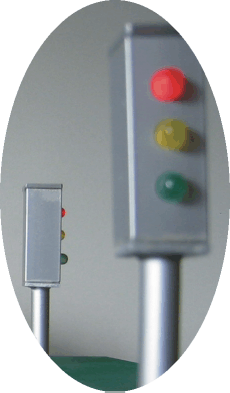

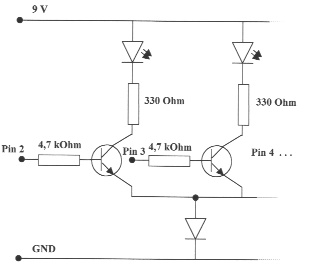

Die AmpelanlageSchaltstufen für die AmpelsteuerungDie Ein- und Ausgänge des PCs müssen geschützt bzw. verstärkt werden. Dazu werden bei der Ampelanlage folgende Schaltstufen eingesetzt. AusgangsverstärkerstufeDie Ausgangsverstärkerstufen verstärken die Ausgänge (Pin 2 bis 9) des PCs und versorgen die LEDs mit Strom. Das folgende Schaltbild zeigt den Aufbau. EingangsschaltstufeDie Eingangsschaltstufe schützt den Eingang (Pin 10) des PCs vor zu hoher Stromstärke. Das folgende Schaltbild zeigt den Aufbau.
|
